Ako vybrať konštrukciu pre fotovoltické panely podľa typu strechy

Konštrukcia je to, čo drží vaše panely bezpečne na streche celé desaťročia. Musí uniesť ich hmotnosť, odolať vetru aj snehu a zároveň nenarušiť tesnosť strechy. Preto sa nevyberá „všeobecne" — kľúčový je typ strešnej krytiny, pretože iné uchytenie potrebuje škridla, iné trapézový plech a iné falcový plech. V kategórii Konštrukcia pre fotovoltické panely nájdete kompletný montážny systém Viessmann pre všetky bežné typy striech.

V tomto článku si prejdeme, ako vybrať konštrukciu podľa typu strechy a z akých častí sa nosný systém skladá.

Čo rozhoduje pri výbere konštrukcie

Konštrukciu vyberajte podľa strechy aj podľa panelov, ktoré na ňu budete montovať. Rozhoduje viac faktorov naraz.

Pri výbere konštrukcie sa oplatí sledovať najmä:

• typ strešnej krytiny (škridla, trapéz, falcový plech),
• sklon a orientáciu strechy,
• hrúbku rámu panela (bežne 30 – 50 mm),
• počet a rozmery panelov,
• statické zaťaženie (vietor a sneh v danej lokalite),
• materiál a životnosť konštrukcie,
• uzemnenie a vyrovnanie potenciálu.

Najdôležitejší je typ krytiny, pretože od neho závisí spôsob kotvenia. Zvyšok systému (profily, svorky) býva do veľkej miery spoločný.

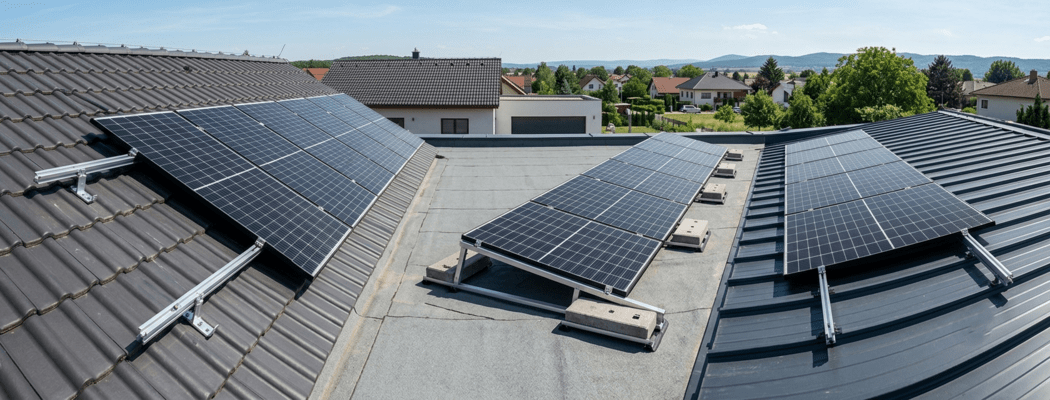

Konštrukcia podľa typu strechy

Podľa krytiny sa líši spôsob, akým sa konštrukcia kotví do strechy. Práve tu sa najčastejšie rozhodujete.

Škridlová strecha (strešné háky)

Na škridlových strechách sa používajú strešné háky, ktoré sa ukotvia do krokvy alebo laty a vyvedú spod škridly von. Na ne sa potom pripevnia nosné profily. Riešenie pre tento typ krytiny nájdete v kategórii Strešné upevnenie na škridlové strechy.

Hodí sa najmä vtedy, keď:

• máte strechu z pálenej alebo betónovej škridly,
• chcete pevné kotvenie do nosnej konštrukcie strechy,
• riešite bežnú šikmú strechu rodinného domu,
• potrebujete zachovať tesnosť krytiny.

Trapézový plech (skrutkové upevnenie)

Na trapézovom plechu sa konštrukcia zvyčajne kotví priamo do plechu tesniacimi skrutkami alebo cez krátke profily. Montáž je rýchla, dôležitá je však správna tesnosť prienikov. Riešenie nájdete v kategórii Strešné upevnenie pre trapézové strechy.

Dáva zmysel hlavne vtedy, keď:

• máte strechu z trapézového plechu,
• chcete rýchle skrutkové upevnenie,
• riešite hospodársku budovu, prístrešok alebo dom s plechovou strechou,
• záleží vám na tesnom a odolnom uchytení.

Falcový plech (svorky bez vŕtania)

Falcová plechová strecha umožňuje uchytenie špeciálnymi svorkami, ktoré zovrú stojatý falc bez toho, aby sa do plechu vŕtalo. Strecha tak zostáva neporušená. Riešenie nájdete v kategórii Svorky pre falcové plechové strechy.

Hodí sa najmä vtedy, keď:

• máte falcovú (stojatá drážka) plechovú strechu,
• chcete uchytenie bez prieniku do krytiny,
• záleží vám na zachovaní tesnosti strechy,
• riešite modernú plechovú strechu.

Ak máte plochú strechu, panely sa zvyčajne osádzajú na vyklápacie (záťažové) konštrukcie s vhodným sklonom — v takom prípade sa oplatí konkrétne riešenie odkonzultovať.

Z čoho sa konštrukcia skladá

Bez ohľadu na typ strechy tvorí konštrukciu niekoľko spoločných častí. Práve ich správna kombinácia zaručí pevnosť a životnosť.

Do nosného systému patria:

• nosné  montážne profily, napríklad  VS+ montážny profil 41×35×4400 mm,
• spojky profilov  na nadpájanie do dlhších líšt,
• modulové svorky  (stredové a krajné) podľa hrúbky rámu panela,
• skrutky a spojovací materiál,
• prvky na uzemnenie a vyrovnanie potenciálu, napríklad  P-Clip Viessmann,
• prípadne  ďalšie príslušenstvo.

Dôležité je zvoliť modulové svorky podľa hrúbky rámu vašich panelov — bežne 30 až 50 mm. Nesprávna veľkosť svorky panel dobre neuchytí.

Konštrukcia a zvyšok fotovoltiky

Konštrukcia je základ, na ktorom stojí celý systém. Vyberajte ju spolu s panelmi a ostatnými komponentmi.

Do premysleného systému okrem konštrukcie patria:

• fotovoltické panely  v správnom počte a rozmere,
• menič napätia  zladený s panelmi,
• káble a koncovky pre fotovoltiku,
• prípadne  batériové úložisko.

Pri výbere meniča pomôže článok Ako vybrať menič k fotovoltike a pri úložisku Ako vybrať batériu k fotovoltike.

Aké chyby zákazníci robia najčastejšie

Pri výbere konštrukcie sa opakuje niekoľko typických chýb.

1. Prvou je zlá voľba podľa krytiny. Každý typ strechy potrebuje iné kotvenie — háky na škridlu, skrutky na trapéz, svorky na falc.
2. Druhou chybou je nesprávna hrúbka svoriek. Modulové svorky musia zodpovedať hrúbke rámu panela, inak panel nedržia spoľahlivo.
3. Treťou chybou je podceniť statiku. Konštrukcia musí uniesť vietor aj sneh v danej lokalite, čo treba zohľadniť pri návrhu.
4. Štvrtou chybou je zanedbanie tesnosti a uzemnenia. Pri plechových strechách je dôležitá tesnosť prienikov a celý systém treba správne uzemniť.

Záver

Konštrukcia pre fotovoltické panely sa vyberá predovšetkým podľa typu strešnej krytiny — škridla, trapézový plech a falcový plech potrebujú odlišné kotvenie. Okrem toho myslite na hrúbku rámu panela, počet panelov, statiku aj uzemnenie. Správne navrhnutý nosný systém udrží panely bezpečne po celú dobu ich životnosti.

Konkrétnu ponuku nájdete v kategórii Konštrukcia pre fotovoltické panely, prípadne v celej sekcii Fotovoltika. Pri výbere podľa strechy a statiky sa pred kúpou poraďte — správna konštrukcia je základ bezpečnej a trvácnej inštalácie.

Časté otázky

Podľa čoho vyberám konštrukciu pre panely?

Predovšetkým podľa typu strešnej krytiny — škridla, trapézový plech alebo falcový plech potrebujú iné kotvenie. Dôležitá je aj hrúbka rámu panela, počet panelov a statické zaťaženie v danej lokalite.

Aké uchytenie potrebujem na plechovú strechu?

Závisí od typu plechu. Trapézový plech sa zvyčajne rieši skrutkovým upevnením s dôrazom na tesnosť, falcový plech naopak svorkami, ktoré zovrú falc bez vŕtania do krytiny.

Čo znamená hrúbka rámu panela pri výbere svoriek?

Modulové svorky sa vyrábajú pre určitý rozsah hrúbky rámu, bežne 30 až 50 mm. Svorka musí zodpovedať vašim panelom, inak ich neuchytí správne.

Musí byť konštrukcia uzemnená?

Áno, správne uzemnenie a vyrovnanie potenciálu je dôležitou súčasťou bezpečnej inštalácie. Používajú sa na to špeciálne prvky, napríklad uzemňovacie svorky.
