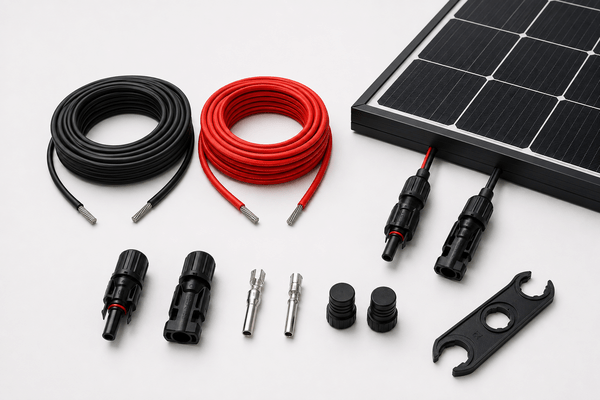

Káble a koncovky pre fotovoltiku: aký kábel, prierez a konektory vybrať
Poradíme, aké káble a koncovky pre fotovoltiku vybrať: solárny kábel s UV odolnosťou, prierez 4 alebo 6 mm², konektory MC4 a zásady bezpečného zapojenia.
Káble sú „žily" fotovoltiky — prenášajú vyrobenú energiu z panelov do meniča a ďalej do domu. Hoci tvoria len malú časť rozpočtu, ich kvalita rozhoduje o stratách, bezpečnosti aj životnosti celej inštalácie. Na streche musia roky odolávať slnku, mrazu aj vlhkosti, preto sa používajú špeciálne solárne káble a vodotesné konektory. V kategórii Káble a koncovky pre fotovoltiku nájdete všetko potrebné na prepojenie systému.
V tomto článku si vysvetlíme, čím sa solárny kábel líši od bežného, aký prierez zvoliť a načo slúžia konektory MC4.
Čo rozhoduje pri výbere káblov a koncoviek
Kábel vyberajte podľa prostredia, v ktorom bude vedený, a podľa prúdu, ktorý má prenášať. Rozhoduje viac faktorov naraz:
| Parameter | Na čo si dať pozor |
|---|---|
| Typ kábla | špeciálny solárny kábel (norma EN 50618, označenie H1Z2Z2-K), nie bežný inštalačný |
| Prierez vodiča | bežne 4 alebo 6 mm² podľa prúdu a dĺžky trasy |
| UV odolnosť | kábel na streche musí odolávať slnku, teplu aj mrazu |
| Konektory | vodotesné MC4 konektory (krytie IP68) v páre samec/samica |
| Dĺžka trasy | čím dlhšia trasa, tým väčší prierez kvôli stratám |
| Vedenie a ochrana | úchyty, chráničky a vývodky proti mechanickému poškodeniu |
Platí jedno dôležité pravidlo: na prepojenie panelov nikdy nepoužívajte bežný inštalačný kábel. Solárne rozvody pracujú s jednosmerným napätím a vonkajšími podmienkami, na ktoré je stavaný len certifikovaný solárny kábel.
Čím sa solárny kábel líši od bežného
Solárny kábel je navrhnutý na celoživotnú prevádzku v exteriéri. Od bežného kábla sa líši v niekoľkých zásadných veciach.
Solárny kábel sa vyznačuje najmä týmto:
- odoláva UV žiareniu, vysokým teplotám aj mrazu,
- je určený pre jednosmerné napätie fotovoltických systémov,
- má dvojitú izoláciu a vysokú mechanickú odolnosť,
- vyrába sa podľa normy EN 50618 (označenie H1Z2Z2-K),
- je lankový, takže sa dobre vedie po konštrukcii.
Kvalitný kábel si drží vlastnosti celé desaťročia — presne toľko, koľko majú vydržať fotovoltické panely na streche.
Aký prierez kábla zvoliť
Prierez vodiča určuje, koľko prúdu kábel bezpečne prenesie a aké budú straty na trase. Pri rodinných inštaláciách sa najčastejšie používajú dva prierezy.
Orientačne platí:
- prierez 4 mm² postačí pri kratších trasách a bežných prúdoch panelov,
- prierez 6 mm² sa volí pri dlhších trasách alebo vyšších prúdoch,
- čím dlhšia trasa od panelov k meniču, tým väčší prierez kvôli stratám,
- presný návrh vychádza z prúdu stringu a dĺžky vedenia.
Poddimenzovaný kábel sa zahrieva a spôsobuje zbytočné straty výkonu — energiu, ktorú panely vyrobili, potom „stratíte po ceste".
Konektory MC4: bezpečné spojenie
Panely a káble sa spájajú konektormi typu MC4. Sú vodotesné (krytie IP68), zapadajú do seba s poistkou proti rozpojeniu a zvládajú vysoké jednosmerné napätie.
Pri konektoroch myslite na:
- konektory sa používajú v pároch (samec a samica),
- musia zodpovedať prierezu kábla (bežne 4 – 6 mm²),
- na kábel sa lisujú špeciálnymi kliešťami, nie sťahujú rukou,
- zle nalisovaný konektor je najčastejším miestom poruchy,
- na rozvetvenie stringov existujú Y-rozbočky.
Kvalitné spojenie je kľúčové — nekvalitný alebo zle nalisovaný konektor sa zahrieva a môže byť príčinou výpadkov, v krajnom prípade aj požiaru.
Káble a zvyšok fotovoltiky
Káble a koncovky vyberajte ako súčasť celého systému. Prepájajú všetky jeho hlavné komponenty.
Do premysleného systému okrem káblov patria:
- fotovoltické panely v správnom počte a zapojení,
- menič napätia, ku ktorému káble vedú,
- konštrukcia, po ktorej sa káble vedú a kotvia,
- prípadne batériové úložisko s vlastným prepojením,
- istiace prvky a ochrany podľa projektu.
Zapojenie fotovoltiky vrátane káblovania a istenia patrí do rúk odborníka — pracuje sa s vysokým jednosmerným napätím. Celú ponuku nájdete v sekcii Fotovoltika.
Aké chyby zákazníci robia najčastejšie
Pri kábloch a koncovkách sa opakuje niekoľko typických chýb.
- Prvou je použitie bežného kábla namiesto solárneho. Bežná izolácia na slnku rýchlo degraduje a vzniká riziko poruchy aj požiaru.
- Druhou chybou je poddimenzovaný prierez. Príliš tenký kábel sa zahrieva a spôsobuje straty vyrobenej energie.
- Treťou chybou sú zle nalisované konektory. Bez správnych klieští spoj nedrží a časom sa prehrieva.
- Štvrtou chybou je nechránené vedenie. Káble voľne položené na streche bez úchytov a chráničiek sa mechanicky poškodzujú.
Záver
Pri kábloch a koncovkách pre fotovoltiku rozhoduje kvalita: certifikovaný solárny kábel s UV odolnosťou, správny prierez podľa prúdu a dĺžky trasy a kvalitné MC4 konektory správne nalisované na kábel. Hoci ide o drobnú položku rozpočtu, práve na nej stojí bezpečnosť a účinnosť celej inštalácie.
Konkrétnu ponuku nájdete v kategórii Káble a koncovky pre fotovoltiku, prípadne v celej sekcii Fotovoltika. Pri návrhu prierezov a zapojení sa pred kúpou poraďte — správne káblovanie zaručí, že energia z panelov dorazí do domu bez strát.
Časté otázky:
Môžem na fotovoltiku použiť bežný kábel?
Nie. Na prepojenie panelov sa používa špeciálny solárny kábel (norma EN 50618, označenie H1Z2Z2-K), ktorý odoláva UV žiareniu, teplotám aj jednosmernému napätiu. Bežný inštalačný kábel v exteriéri rýchlo degraduje.
Aký prierez solárneho kábla potrebujem?
Najčastejšie sa používa prierez 4 alebo 6 mm². Väčší prierez sa volí pri dlhších trasách alebo vyšších prúdoch, aby sa obmedzili straty. Presný návrh vychádza z prúdu stringu a dĺžky vedenia.
Čo sú konektory MC4?
MC4 sú vodotesné konektory (krytie IP68) na spájanie panelov a káblov vo fotovoltike. Používajú sa v pároch samec/samica, na kábel sa lisujú špeciálnymi kliešťami a majú poistku proti náhodnému rozpojeniu.
Môžem si káblovanie fotovoltiky spraviť sám?
Zapojenie fotovoltiky patrí do rúk odborníka, pretože sa pracuje s vysokým jednosmerným napätím. Zle nalisovaný konektor alebo nesprávne vedenie môžu spôsobiť straty aj riziko požiaru.
