Montážny systém drží panely na streche celé desaťročia, a preto sa oplatí vedieť, z čoho sa skladá. Nejde o jeden výrobok, ale o stavebnicu dielov — od hákov cez profily až po svorky — ktoré musia navzájom sedieť a zodpovedať vašej streche aj panelom. V kategórii Konštrukcia pre fotovoltické panely nájdete kompletný montážny systém Viessmann so všetkými komponentmi.
Ak ešte len riešite, aký typ uchytenia patrí na vašu strechu (škridla, trapéz alebo falc), začnite článkom Ako vybrať konštrukciu podľa typu strechy. V tomto článku sa pozrieme na jednotlivé diely systému a ich úlohu.
Z čoho sa montážny systém skladá
Každá strešná inštalácia sa skladá z rovnakých základných vrstiev: uchytenie do strechy, nosné profily a svorky, ktoré držia panely. K tomu patrí spojovací materiál a uzemnenie:
| Komponent | Na čo slúži |
|---|---|
| Strešné uchytenie | háky, skrutky alebo svorky kotvia systém do strechy podľa typu krytiny |
| Montážne profily | hliníkové lišty tvoria nosný rošt, na ktorý sa kladú panely |
| Spojky profilov | nadpájajú profily do dlhších radov |
| Modulové svorky | stredové a krajné svorky držia panely na profiloch |
| Skrutky a spojovací materiál | spájajú háky, profily a svorky do pevného celku |
| Uzemnenie | prvky na vyrovnanie potenciálu celej konštrukcie |
Všetky diely by mali pochádzať z jedného systému — vtedy do seba presne zapadajú a výrobca garantuje ich nosnosť.

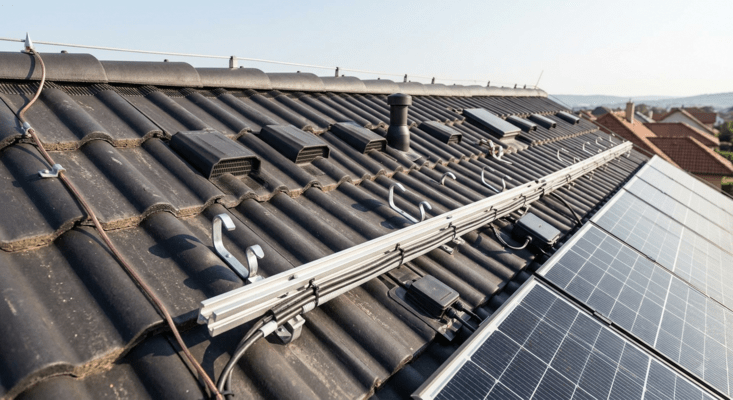

Strešné uchytenie: základ celého systému
Uchytenie kotví konštrukciu do strechy a vyberá sa podľa krytiny. Je to jediná časť systému, ktorá sa medzi strechami líši.
Podľa typu strechy sa používa:
- strešné háky na škridlové strechy, ktoré sa kotvia do krokvy,
- upevnenie pre trapézové strechy s tesniacimi skrutkami,
- svorky pre falcové plechové strechy, ktoré zovrú falc bez vŕtania.
Počet kotviacich bodov vychádza zo statiky — z veľkosti poľa panelov a zaťaženia vetrom a snehom v lokalite.
Montážne profily a spojky
Profily tvoria nosný rošt. Sú to hliníkové lišty, ktoré sa pripevnia na strešné uchytenie a nesú panely.
Pri profiloch myslite na:
- základom je nosný profil, napríklad VS+ montážny profil 41×35×4400 mm,
- dlhšie rady sa nadpájajú spojovacím profilom,
- profily sa kladú spravidla kolmo na orientáciu panelov,
- ich počet a rozmiestnenie určuje návrh podľa rozmerov panelov.
Celú ponuku profilov nájdete v kategórii Základné profily.
Modulové svorky: stredové a krajné
Svorky držia samotné panely na profiloch. Rozlišujú sa dva typy a vyberajú sa podľa hrúbky rámu panela.
Pri svorkách platí:
- stredové svorky držia dva susedné panely medzi sebou,
- krajné svorky držia panely na okrajoch poľa,
- svorka musí zodpovedať hrúbke rámu panela (bežne 30 – 50 mm),
- na koncové a stredové uchytenie slúžia diely ako RS1 uchytenie Viessmann,
- výškové rozdiely vyrovná dištančná podložka.
Ponuku nájdete v kategórii Modulové svorky (pre modulové rámy 30 – 50 mm). Hrúbku rámu vašich panelov si overte v technickom liste — nesprávna svorka panel spoľahlivo neudrží.
Skrutky, uzemnenie a drobné príslušenstvo
Posledná vrstva systému je spojovací materiál a uzemnenie. Bez nich konštrukcia nie je kompletná ani bezpečná.
Nezabudnite na:
- skrutky zodpovedajúce systému a podkladu,
- uzemnenie a vyrovnanie potenciálu, napríklad P-Clip Viessmann,
- ďalšie príslušenstvo podľa konkrétnej inštalácie,
- úchyty na vedenie solárnych káblov po konštrukcii.
Uzemnenie konštrukcie je súčasťou bezpečnej inštalácie a rieši sa spolu s elektrickým zapojením systému.
Aké chyby zákazníci robia najčastejšie
Pri nákupe montážneho systému sa opakuje niekoľko typických chýb.
Prvou je miešanie dielov z rôznych systémov. Komponenty potom do seba presne nezapadajú a nosnosť nie je garantovaná.
Druhou chybou je nesprávna hrúbka svoriek. Svorky musia sedieť s rámom panela, inak ho nedržia spoľahlivo.
Treťou chybou je poddimenzovaný počet kotviacich bodov. Menej hákov znamená menšiu odolnosť proti vetru a snehu.
Štvrtou chybou je zabudnúť na uzemnenie a drobné diely. Podložky, skrutky navyše či P-clipy sa oplatí objednať spolu so systémom, nie doobjednávať počas montáže.
Záver
Montážny systém je stavebnica: strešné uchytenie podľa krytiny, nosné profily so spojkami, modulové svorky podľa hrúbky rámu panela, skrutky a uzemnenie. Všetky diely by mali pochádzať z jedného systému a ich počet má vychádzať z návrhu a statiky. Práve na týchto dieloch stojí bezpečnosť panelov na ďalšie desaťročia.
Konkrétnu ponuku nájdete v kategórii Montážny systém Viessmann, prípadne v celej sekcii Fotovoltika. Pri návrhu počtu dielov a statiky sa pred kúpou poraďte — kompletný a správne navrhnutý systém ušetrí starosti pri montáži aj po nej.
Časté otázky:
Z čoho sa skladá montážny systém pre panely?
Zo strešného uchytenia (háky, skrutky alebo svorky podľa krytiny), nosných hliníkových profilov so spojkami, modulových svoriek, skrutiek a prvkov uzemnenia. Všetky diely by mali pochádzať z jedného systému.
Aký je rozdiel medzi stredovou a krajnou svorkou?
Stredová svorka drží dva susedné panely medzi sebou, krajná drží panely na okrajoch poľa. Oba typy musia zodpovedať hrúbke rámu panela, bežne 30 – 50 mm.
Koľko hákov a profilov potrebujem?
Počet vychádza z rozmerov a počtu panelov a zo statického zaťaženia vetrom a snehom v lokalite. Presné množstvo určí návrh inštalácie, preto sa pri objednávke oplatí poradiť.
Musí byť konštrukcia uzemnená?
Áno, vyrovnanie potenciálu konštrukcie je súčasťou bezpečnej inštalácie. Používajú sa na to špeciálne prvky, napríklad uzemňovacie P-clipy, a rieši sa spolu s elektrickým zapojením.
